Linaware a qualifié plusieurs modèles chez les grands fabricants de box industrielles. On trouve notamment Siemens, Advantech, B&R et également Beckhoff. L’utilisation des box embarquées Beckhoff CX5000 présente une particularité de taille : associer dans le même équipement physique et le process d’automatisme, et la supervision avec toutes les fonctions associées de traçabilité, MES, …
La box Beckhoff est équipée d’un logiciel d’automatisme Twincat, basé sur Codesys, qui permet de programmer des process dans les langages normalisés de la CEI 61131-3 (Grafcet, ladder, langage à bloc, texte structuré, …). La programme automate tourne dans les couches basses du processeur avec un temps de cycle par exemple d’une milliseconde.

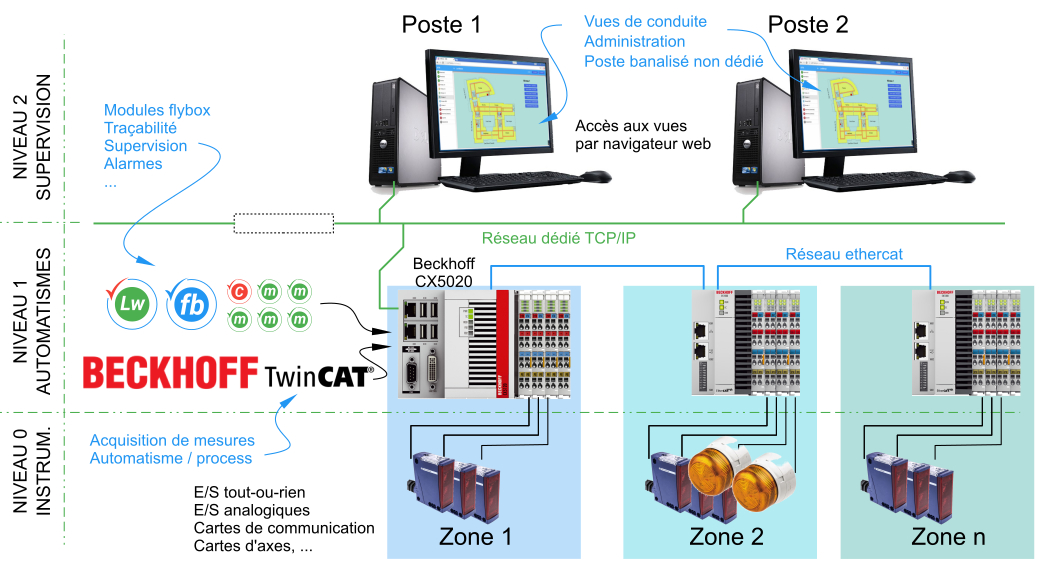

La box Beckhoff CX5000 propose d’ajouter directement sur son fond de panier toutes les cartes nécessaires : entrées/sorties TOR, analogiques, cartes de communication vers tous les protocoles industriels, cartes d’axes, etc … Le choix des box Beckhoff et de la plateforme flybox allège considérablement l’architecture, et donc les coûts d’achat et de maintenance, la consommation électrique, l’encombrement et les pannes potentielles.
L’ensemble des éléments embarqués, à savoir le système d’exploitation, l’automatisme, la supervision et même le cas échéant les historiques sont hébergés dans la carte Compact Flash ou CFast, facilement extractible pour une souplesse maximale.
Le système d’exploitation de la box est Windows 10 IoT. C’est une version allégée de Windows spécialement adaptée pour les systèmes embarqués et l’internet des objets.
EtherCAT est un bus de terrain. Il a pour particularité d’être orienté temps réel tout en utilisant certaines couches physiques d’Ethernet, notamment 100BASE-T. Natif dans les box Beckhoff, il permet de construire une architecture déployée d’automatismes locaux et/ou d’entrées/sorties/passerelles déportées. Extrêmement rapide, avec une auto-découverte des équipements, il est le bras armé de la plateforme Flybox. Avec Ehtercat, on raccorde toute sorte d’équipements physiques en conservant une homogénéité globale remarquable.
Pour découvrir en détail tous les avantages du couple flybox / Beckhoff, demander une démonstration à notre équipe commerciale sur le site de la flybox de Linaware.
